JSR >C & Z辊式成型机 >C檩条成型机

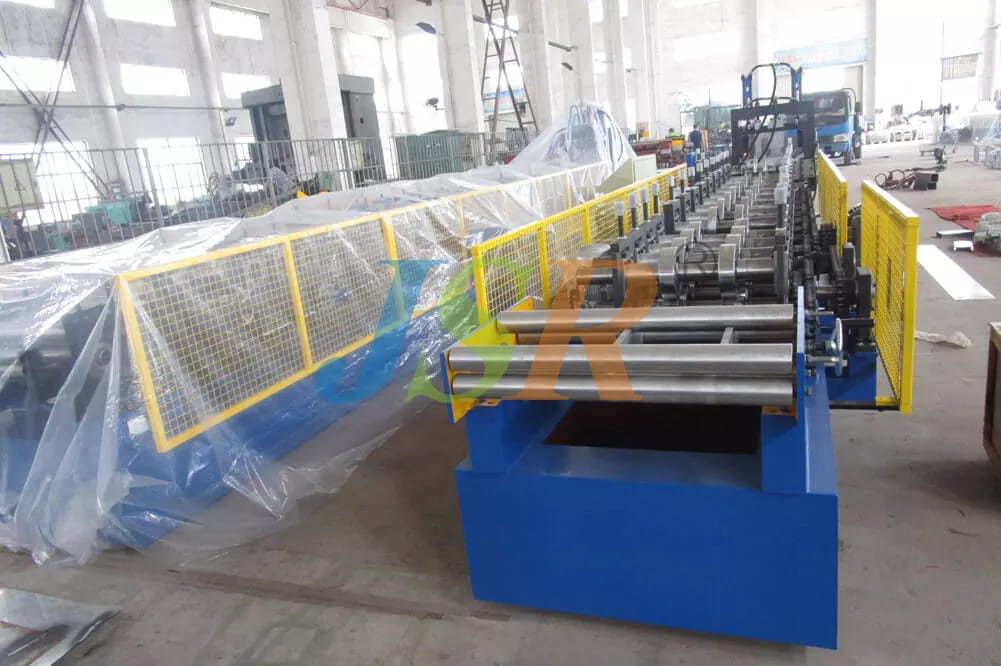

C檩条成型机

以前的

下一个

描述

JSR C檩条成型机可以用Z设计，即CZ檩条成型机，不同尺寸100-300mm，冲孔三套，原材料厚度1.5-3.0mm，基本满足市场上不同檩条的需求。

或只C檩条机从3英寸到10英寸，或冲孔或什么厚度的原料。

我们，JSR机械厂可以为您设计和报价相应的檩条机器。

机器出厂前安装调试完毕。客户收到机器后，只要把接线和管接好，就可以开始生产。指示发送，告诉如何操作。当然，我们也有相应的视频供参考。如有必要，我们的技术人员可到贵厂指导和培训 主要特点我们的檩条机器:

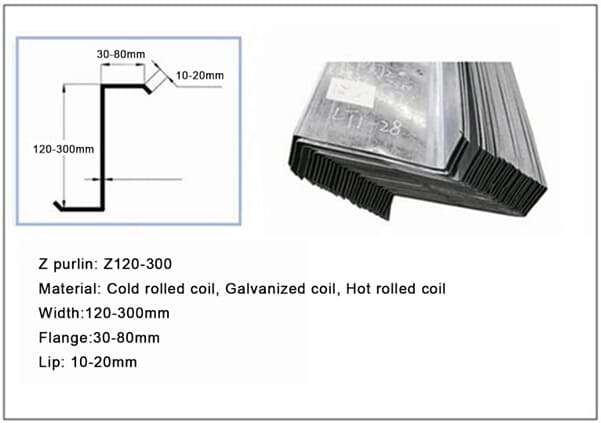

1.特殊设计的小尺寸Z檩条小于120mm，非常直，不扭曲。其他厂家生产的小尺寸Z檩条一般是不直的，会发生扭曲。

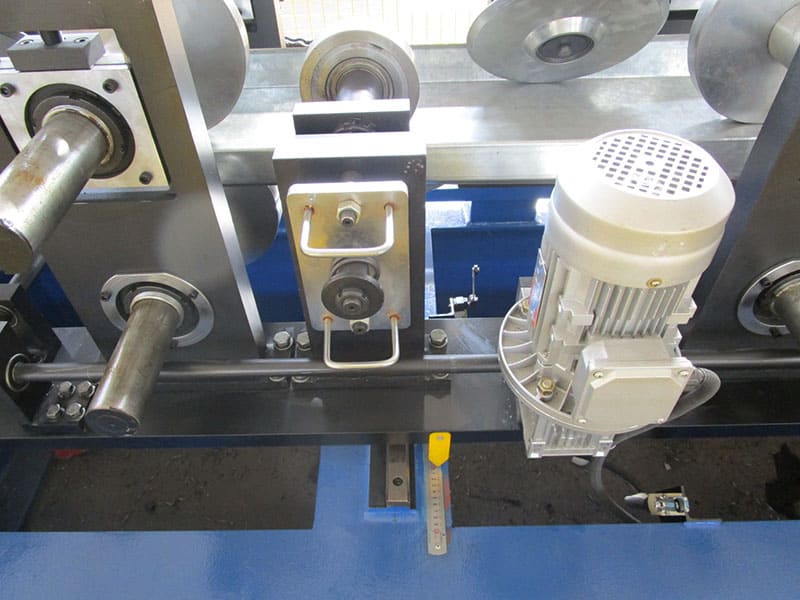

2.采用75mm实心轴，并采用h型钢作为基架，使机器能承受长期生产而不变形，从而保证长期生产优质檩条;
3.辊筒采用GCR15材料，经数控机床加工，保证了辊筒的精度，从而保证了最终檩条的精度。

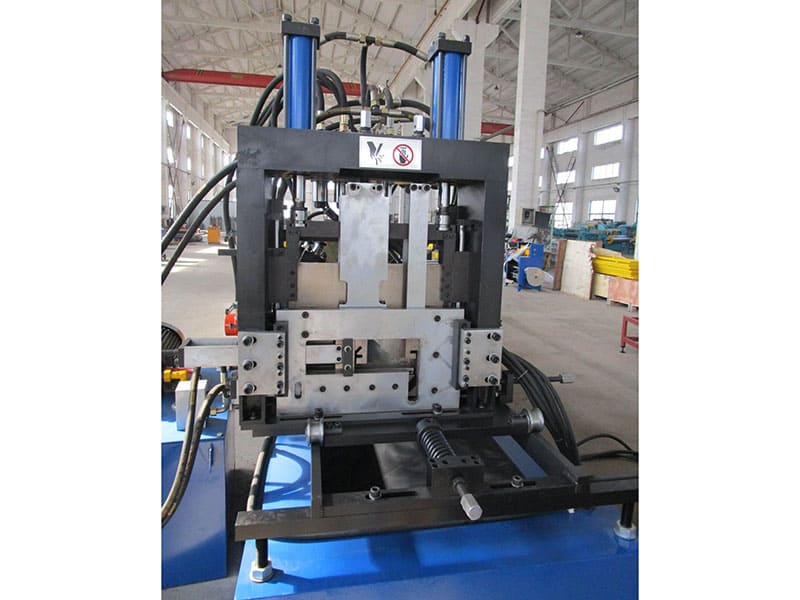

4.我们的切割框架应力减轻，以确保他们不变形的长期生产过程中，使c檩条光滑。
5.采用三菱或西门子操作系统，性能稳定，操作简单，一次输入长度和数量，檩条成型机自动生产，切割长度公差在±2mm以内
6.成型速度可达10-15米/分钟
7.无冲床的c檩条重约6吨

规范

技术细节

机器的规格
重量	约6000公斤
大小	约7m x 1.4m x 1.8m(长x宽x高)
颜色	主要颜色:蓝色
颜色	警告的颜色:黄色
合适的原材料
材料	镀锌钢卷
厚度	1.5毫米
线圈宽度	根据产品尺寸
屈服强度	235 mpa
主要技术参数
成型辊站数量	14 - 16
成型辊轴直径	75毫米
辊轧成形速度	10-15m /分钟
生产速度	4-6m /分钟
成型辊材料	GCR15模具钢，经淬火处理
刀具材料	CR12模具钢，淬火处理
控制系统	PLC和变频器
电力需求	主电机功率:15kw
电力需求	液压单元电机功率:5.5kw
电压	根据客户要求

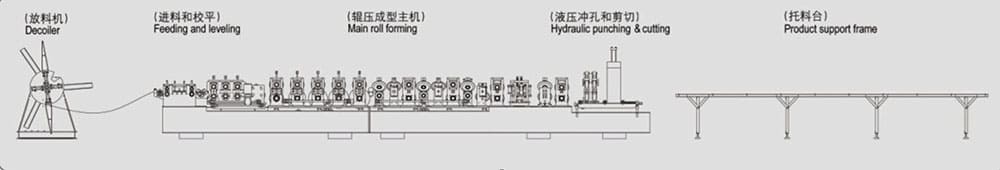

CZ的布局

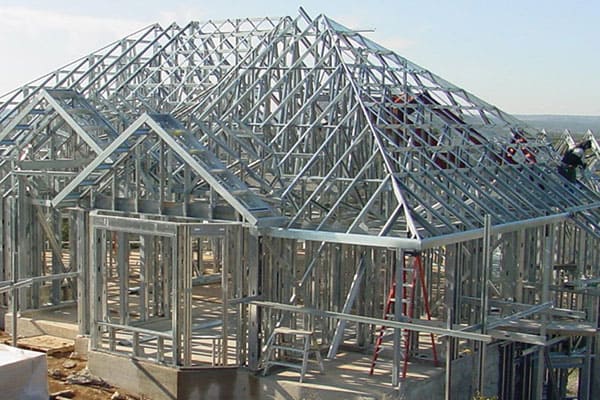

应用程序

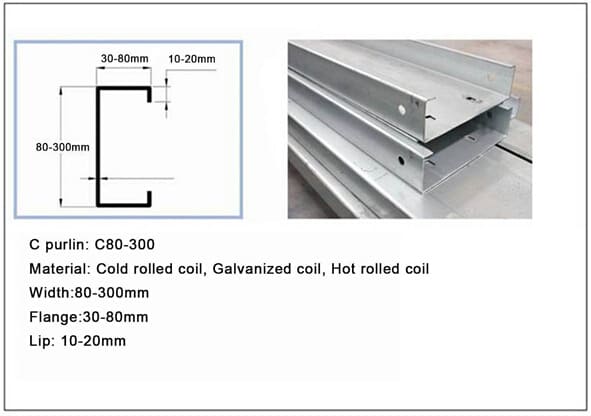

檩条现在很流行，有不同的形状和尺寸，最常用的是C檩条和Z檩条。
JSR机械厂生产的Purlin成形机，可以在同一台机器上同时生产C和Z, C和Z之间只需更换一个小时。
此外，Purlin机器可以生产100-300个尺寸，调整简单，只需10分钟。
重要的是，我们的檩条机可以设计带有檩条上打孔功能的冲孔装置，以便在安装过程中拧紧。

操作方便，PLC控制器自动控制。
开卷-成型-冲孔-切断-跑出
