纵切机

切割机，

机器只能切宽度，机器只能切长度，机器可以切宽度和长度。

1. 机器功能

本机是卷成型机的辅助设备，用于将卷板切成两张或两张以上，并与之配套使用。具有噪音低、运行平稳、操作简单、外形美观等优点。

2. 机器的主要部分

本机由传动装置、导向装置、覆盖膜装置、分切装置、分切装置组成。轴材采用优质45号碳锻钢，提高了轴的综合机械性能，分切机采用Cr12淬火模型钢，强度和硬度高，能对卷板进行分切。

3. 技术参数

适用线圈宽度:1219-1250mm

适用线圈厚度:0.3~0.7mm

屈服强度:235 - 345 mpa

卷片参数:内径φ508

Max。宽度1250毫米

切割设备:马克斯。宽度is1250mm;刀材为Cr12模具钢。

分切装置:刀5片，刀材为Cr12模具钢。

分条宽度:宽度规格可调，但不能反冲;

最小宽度为100mm。

长度公差+/-1mm在3M长度

分切速度:8M/min左右

电机功率:分切功率5.5KW

液压马达功率5.5KW

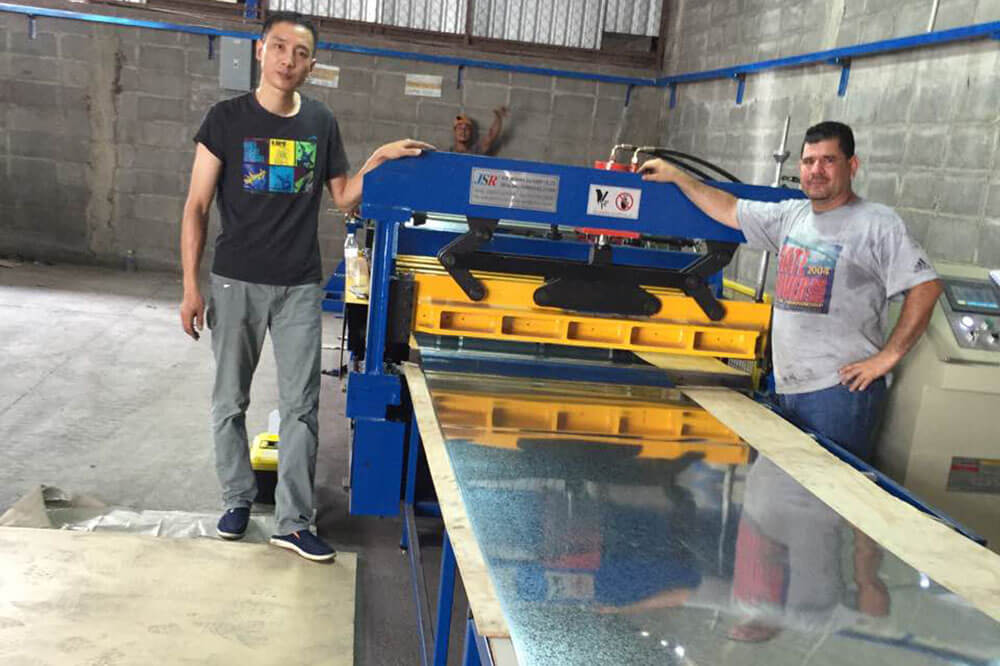

自动切至长度。

三菱PLC控制器

电源:380V/3相/50Hz(可根据客户要求)

4. 工作流

将线圈安装到开卷机线圈片引导和拍摄

裁切时，将板材裁切成固定长度的支撑件

5. 机器标准设备

5吨手动开卷机1台

指导设备一套

调平装置

覆盖膜装置1套

切割设备一套

开槽设备一套

液压站1个人电脑

PLC控制面板1pc

这里有宽度为25-150mm，厚度为2.0-3.5mm的棒材切割机，也有圆角功能，

因此，两边的材料不会切手
