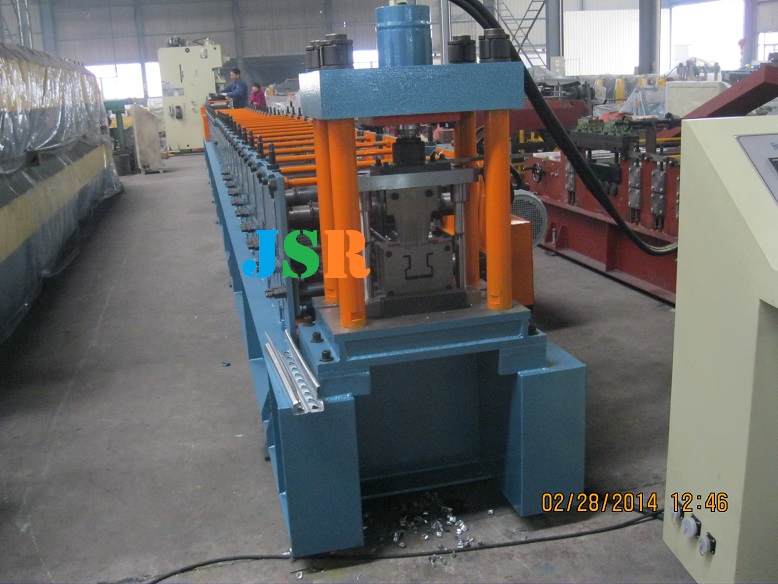

存储机滚动编程机由3吨人工拆解器、平整设备、带servo进料液压打法、编组和贴切法、plc控制器、液压站并排出表
机架工作速度约4m/min加液压拳
直立机工作速度约8m/min加打机,
Rack直立编程机的主要特征
开工架架平坦,高精度在1毫米内
二叉82毫米固态轴和H形钢用作下框,使机器可抗长效生产而不变形,从而确保长片架的长期生产
3级滚动由CNC机工具处理,以确保滚动精度,从而确保机架精度
4级裁剪框架和拳击框架消除压力,以确保它们不会在长期生产过程变形,使最后架平滑
5级三菱或西门子操作系统稳定性能、简单操作、输入长度和数量后自动生成机和裁剪容度
技术细节
| 线条描述 | |
|---|---|
| 权值 | 约10000kg |
| 整行维 | 约25mx2mx1.6m |
| 颜色显示 | 主色:蓝 |
| 警告颜色:黄色 | |
| 适配原材料 | |
| 素材类 | 加尔范化或加瓦鲁姆库尔斯 |
| 厚度 | 2.0-2.5毫米 |
| 焦宽 | 238毫米 |
| 赋值强 | 235M |
| 主技术参数 | |
| 组成滚动站数 | 22-26 |
| 矩形滚轴 | 82毫米 |
| 滚动编程速度 | 8-10m/min |
| 制作速度 | 4-6m/min |
| 编曲滚动素材 | GCR15模钢解析处理 |
| Cutter素材 | CR12模钢解析处理 |
| 控制系统 | PLC转换器 |
| 电源需求 | 主电量:15kw |
| 液压机电:7.5kw | |
| 电压 | 按照客户需求 |
| 主体组件 | |
| 变换器(人工自动选项) | 一集 |
| 引导设备 | 一集 |
| 定级系统 | 一集 |
| 打人系统 | 一集 |
| 滚动编程系统 | 一集 |
| 液压割系统 | 一集 |
| PLC控制框 | 一集 |
| 液压单元 | 一集 |
| 流出表 | 一集 |
机架安全直立存储并快速易捷搭建
JSR机器厂制造机
易操作性PLC控制器自动操作
变压器编译-cut-run
